一、產品簡介

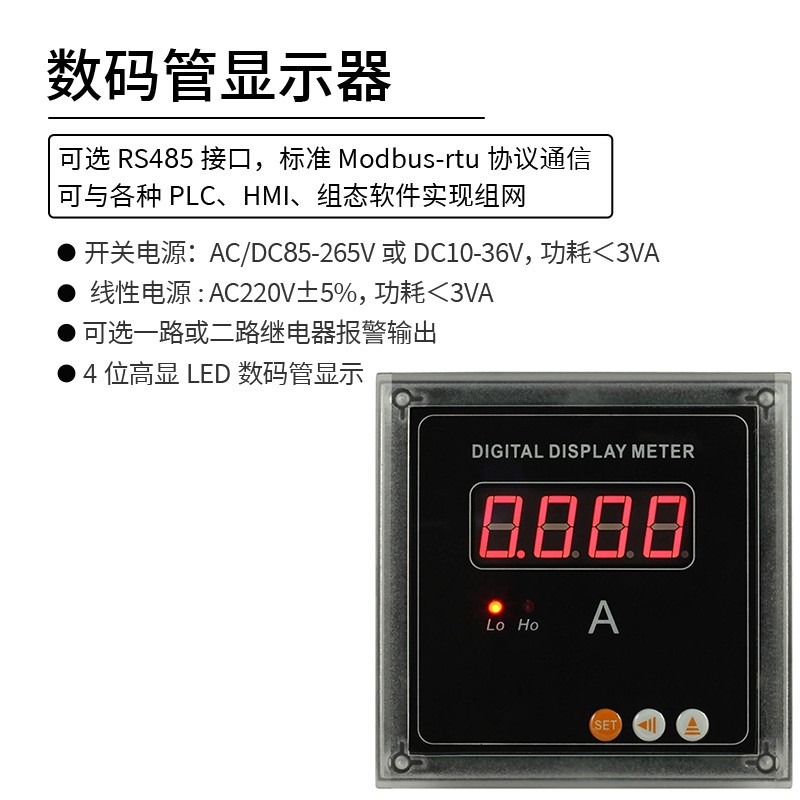

HY195系列數碼管顯示器，采用4位高顯LED數碼管顯示，通過RS-485數字接口送顯示數值，采用國際標準的modbus-rtu協議，可以與各種PLC、HMI、組態軟件實現組網?？蛇x一路或二路繼電器報警輸出，實現上下限、上上限、下下限報警功能或遙控功能。

二、技術參數

三、用戶選型

3．1儀表外形尺寸及開孔尺寸

3．2命名方式

HY195T - ①K1 - ②

①、外型代號：所選儀表尺寸的外形代號，具體見3.1外形代號列表。

②、繼電器報警輸出：一路繼電器輸出代號為A，二路繼電器輸出代號為A2，無繼電器輸出為空。

舉例：96×48外型，帶2路繼電器，型號為:HY195T-5K1-A。

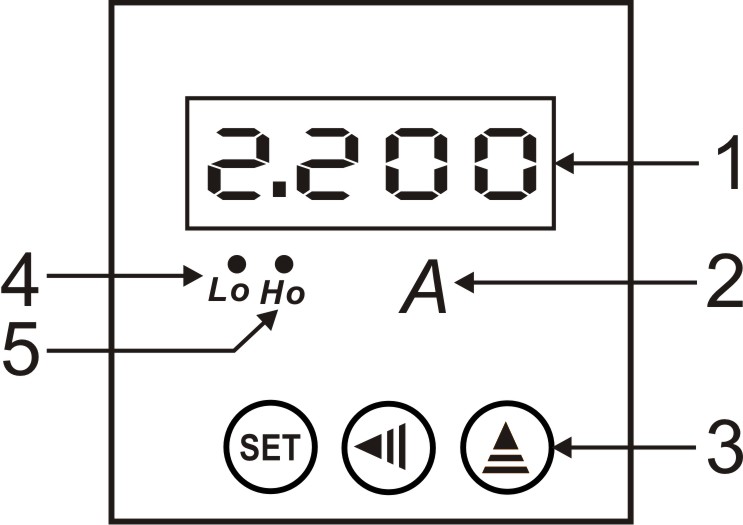

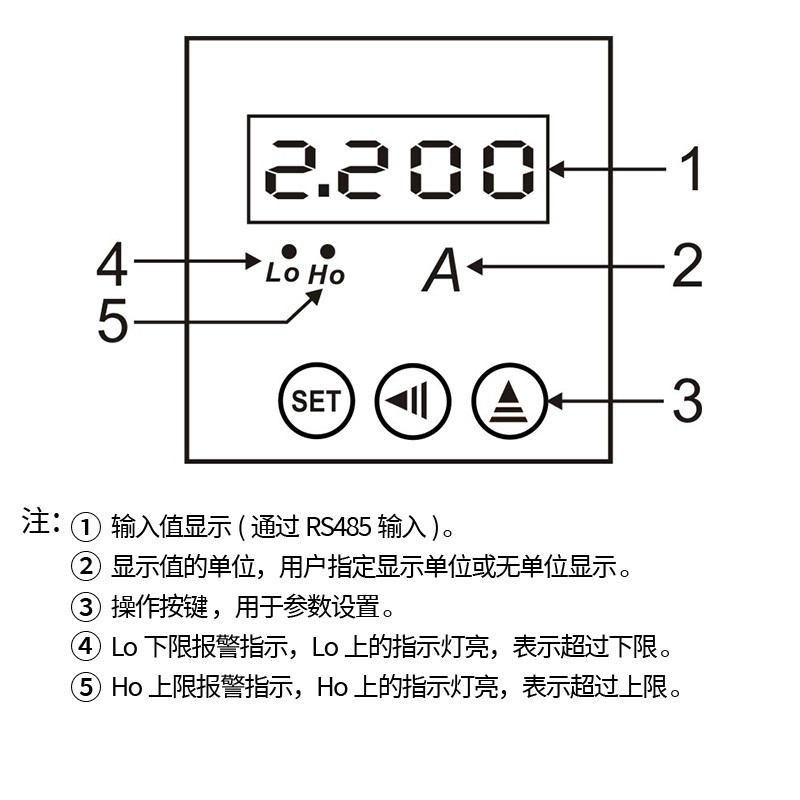

四、面板說明

①、輸入值顯示（通過RS485輸入）。

②、測量值的單位，用戶指定顯示單位或無單位顯示。

③、操作按鍵，用于參數設置。

④、Lo下限報警指示，Lo上的指示燈亮，表示超過下限。

⑤、Ho上限報警指示，Ho上的指示燈亮，表示超過上限。

五、面板按鍵操作

5．1 按鍵定義

功能鍵SET：用于進入菜單項，確認設置值。

位選鍵 ?：循環選定要設置的數碼管，選定的數碼管呈閃爍狀態。

增加鍵 ▲：改變閃爍位數碼管的數值(數碼管數值從0到9循環)。

5．2 操作方法

按住“SET”鍵不放，大約1秒鐘進入?yún)?shù)設置菜單，“▲”鍵進入菜單項的設置值，用“?”鍵、“▲”鍵調整到要設置的值，按“SET”鍵確認設置值，并進入下一設置項，如果沒有下一設置項則退出到測量狀態。

六、參數設置

6．1 繼電器報警參數設置

6．2 繼電器報警方式設置

6．3 RS485通信參數設置

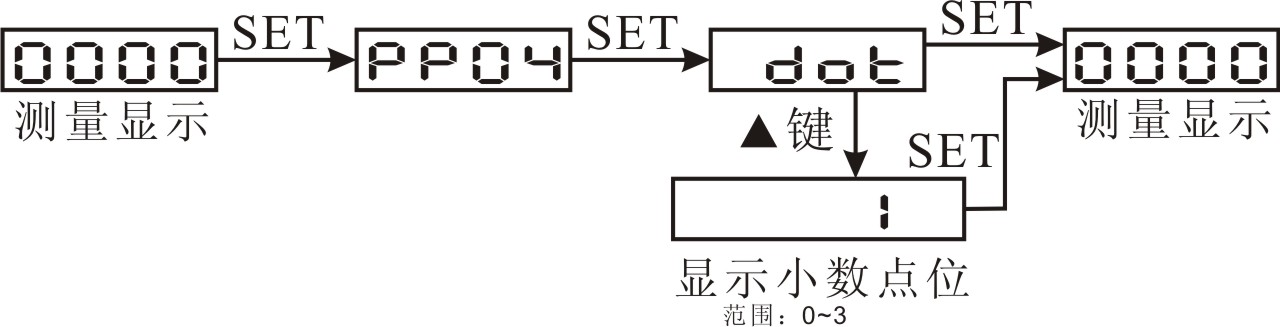

6．4 顯示小數點位置設置

七、功能模塊

7．1 RS485通訊

7．1．1 通信協議

(1)   RS485通訊接口，異步半雙工模式。

(2)   通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。

(3)   數據格式：無校驗位、8個數據位、1個停止位；奇校驗、8個數據位、1個停止位；偶校驗、8個數據位、1個停止位；無校驗位、8個數據位、2個停止位。

國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，10H寫寄存器命令，03H、04H讀命令功能相同。

報文格式說明：

命令04H(或03H)：讀命令
      主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                   1byte + 1byte  +  2byte  +  2byte  +  2byte

地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節

命令：04H或03H讀命令，長度為 1個字節

數據地址：欲讀取的數據起始地址，占用 2個字節

數據長度：欲讀取的數據字長度

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                 1byte + 1byte + 1byte  +  nbyte  +  2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：04H或03H ，長度為 1個字節

數據長度：將要發送的數據字節長度

數據信息：讀取的數據，具體見儀表參數地址表

CRC16校驗碼：占用2個字節，低8位在前，高8位在后

命令10H ：寫命令

主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼

                 1byte + 1byte +  2byte  +  2byte  + 1byte  +  nbyte  +  2byte

地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節

命令：10H寫命令，長度為 1個字節

起始地址：欲寫的數據起始地址，占用 2個字節

寄存器數：欲寫的寄存器數量

字節數：寫數據的字節數量

寫寄存器數據：寫入寄存器的數據

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼

1byte + 1byte +  2byte  +  2byte  + 2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：10H寫命令，長度為 1個字節

起始地址：欲寫的數據起始地址，占用 2個字節

寄存器數：欲寫的寄存器數量

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

7．1．2 通信報文舉例：

(1)  寫顯示值(功能代碼10H)：寫入值4500，儀表地址為1。

      主機寫數據幀：

     顯示器回應數據幀：

(2)   遙控繼電器命令(功能代碼05H)：遙控下限繼電器吸合，儀表地址為1。

      主機寫數據幀：

      顯示器回應數據幀：

7．2．3 Modbus通信寄存器地址表

說明：

繼電器的輸出狀態，讀：讀繼電器輸出狀態，從最低位起每一位代表一個繼電器的狀態，0為釋放，1為吸合；寫：設置繼電器的輸出狀態，從最低位起每一位代表一個繼電器的設置值，0為釋放，1為吸合。最低位起依次代表下限繼電器，上限繼電器。

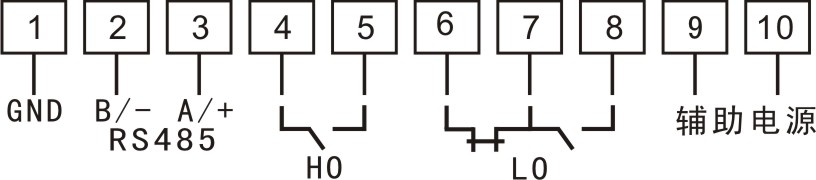

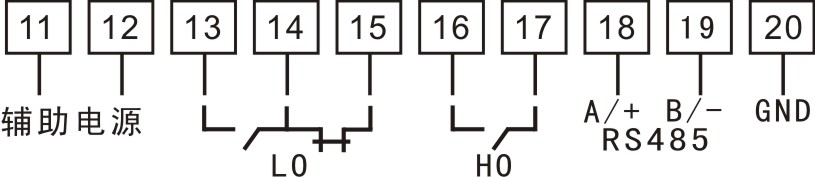

八、接線端子圖

外型：72×72、80×80、96×96、120×120                                                                外型：160×80

外型：96×48                                  外型：48×48

說明：

1、接線端子圖與產品背后實際接線端子圖不同時，請以產品背后接線端子圖為準。

2、HO為上限報警繼電器輸出，LO為下限報警繼電器輸出，儀表只帶一路繼電器輸出時，上限報警、下限報警都通過下限報警繼電器輸出。

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=66
